液相・気相 高精度マルチガスアナライザー オービスフェア 51xシリーズ(O2/N2/H2/O3/CO2計)

Orbisphere(オービスフェア)シリーズ・各種溶存ガス計

製品概要

Orbisphere(オービスフェア)51xシリーズは、酸素、CO2、オゾン、水素、窒素のガスセンサーを接続して使用する高精度のマルチガスアナライザーです。
測定項目に応じたセンサーの中から最大3チャンネルまで接続が可能です。
シングルチャンネルの接続には、Orbisphere 410(O2/O3/CO2計)をご参照ください。

製品の特長

プロセスにも、ラボにも対応可能なガスアナライザー

スマートセンサーを含む、全てのOrbisphereセンサーと互換性があります。
USBクライアントやUSBホストを使用し、グローバルコンフィギュレーション設定を機器間で転送可能です。

壁掛け型・卓上/ポータブル型・パネル取り付け型の3タイプ

利用用途により、3つのタイプから選択が可能です。以下は設置事例です。
貴社の状況に合わせた設置方法をご提案をいたします。お気軽にご相談ください。

■ インライン測定
配管に溶接したセンサーソケット(座)部分で、検出器の着脱が可能です。

Orbisphere510設置例(インライン)











■ オンライン測定
フローチャンバーに接続したセンサーに、配管から分岐サンプルを通水させて測定します。
接続は外径6mmまたは1/4インチを選択可能です。

Orbisphere510設置例(オンライン)











■ オフライン測定
サンプラーを使用し、サンプルが充填された密閉容器に液相用ガスを供給します。
サンプルがチューブ、フローチャンバー、センサーへと押し出されて測定されます。

 Orbisphere510設置例(オフライン)











測定項目により、光学式・隔膜式・熱伝導式(TCD式)のセンサーを選択して接続

測定項目により、多様なセンサーがございます。
有機溶媒などに対応する部材等の選択も可能です。詳細はお問合せ下さい。

• Orbisphere 311xx 酸素センサー

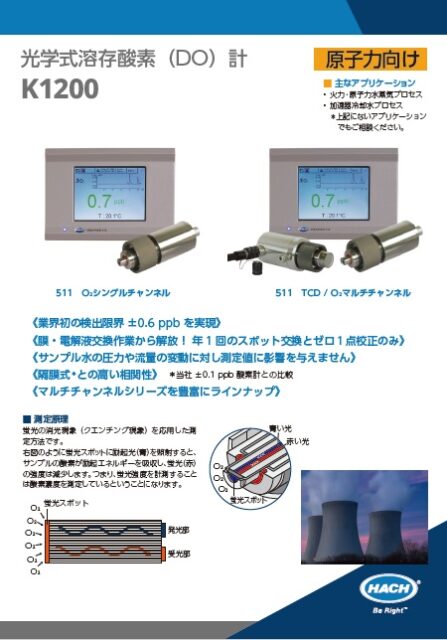

• Orbisphere K1100/K1200 酸素センサー
• Orbisphere M1100 酸素センサー
• Orbisphere 314xx 二酸化炭素センサー
• Orbisphere C1100 オゾンセンサー
• Orbisphere 312xx 水素センサー
• Orbisphere 315xx 窒素センサー

オービスフェア31xxセンサー(隔膜式)

311xxセンサー(隔膜式)



直感的な操作性

見やすく扱いやすいカラータッチパネルを採用しています。日本語で直感的な操作性で測定作業が容易となります。
濃度、傾向グラフ、診断、アラーム状況、履歴データをカラー表示します。

オービスフェアタッチパネルカラー画面

Orbisphere 510 卓上/ポータブル(カラータッチパネル)



データ保存とセキュリティ

最大10,000件/chの7測定値、直近1,000件の操作履歴、直近50件の校正履歴のデータ保存が可能です。
パスワード保護により5段階のアクセス制御が可能で、操作や設定におけるエラーリスクを制御します。

仕様

パラメータ
酸素、CO2、オゾン、水素、窒素
アプリケーション
化学、発電所、エレクトロ二クス、食品/飲料、製薬、製紙、重工業
モデル
510、511、512
使用環境温度
-20 ~ +50℃
筐体
●壁掛け型
【寸法】W 250 × H 237 × D 160(mm)【重量】4.25 kg
【保護構造】IP65、NEMA 4X(ステンレス)
●卓上/ポータブル型
【寸法】W 219 × H 225 × D 250(mm)【重量】3.8 kg
【保護構造】IP65(アルミニウム)
●パネル取付型
【寸法】W 220(214)× H 156(123)× D 250(mm)【重量】3.35 kg
【保護構造】IP65(アルミニウム)
データ保存
保存容量10,000/ch (メモリフルで保存終了 または、上書き保存)
