液相・気相 高精度シングルガスアナライザー オービスフェア410(O2/O3/CO2計)

Orbisphere(オービスフェア)シリーズ・各種溶存ガス計

製品概要

Orbisphere(オービスフェア)410は、酸素、CO2、オゾンのガスセンサーを1台接続して使用する高精度・高応答性のマルチガスアナライザーです。
複数チャンネルの接続には、Orbisphere 51xシリーズ(O2/N2/O3/CO2計)をご参照ください。

製品の特長

プロセスモニタリングに特化したシンプルなガスアナライザー

プロセスモニタリングに機能を絞っているため、シンプルで操作性に優れた液相・気相のガスアナライザーです。

本製品に酸素、CO2、オゾンいずれかのセンサーを接続し、溶存酸素、溶存炭酸ガス、溶存オゾンの測定をすることが可能です。

壁掛け型・パネル取付型の2タイプ

利用用途により、2つのタイプから選択が可能です。以下は設置事例です。
貴社の状況に合わせた設置方法をご提案をいたします。お気軽にご相談ください。

■ インライン測定
配管に溶接したセンサーソケット(座)部分で、検出器の着脱が可能です。配管内を流れるサンプルの測定ができ、ビール・飲料業界で多く採用されています。

Orbisphere410設置例 インライン測定









■ オンライン測定
フローチャンバーに接続したセンサーに、配管から分岐させたサンプルを通水させて測定します。

Orbisphere410設置例 オンライン測定









■ オフライン測定
サンプラーを使用し、サンプルが充填された密閉容器に液送用ガスを供給、サンプルはチューブ、フローチャンバー、センサーへと押し出され測定します。

Orbisphere410設置例 オフライン測定

測定項目により、光学式・隔膜式・熱伝導式(TCD式)のセンサーを選択して接続

測定項目により、多様なセンサーがございます。
測定するサンプルにより部材等の選択が可能です。詳細はお問合せ下さい。

• Orbisphere 311xx 酸素センサー

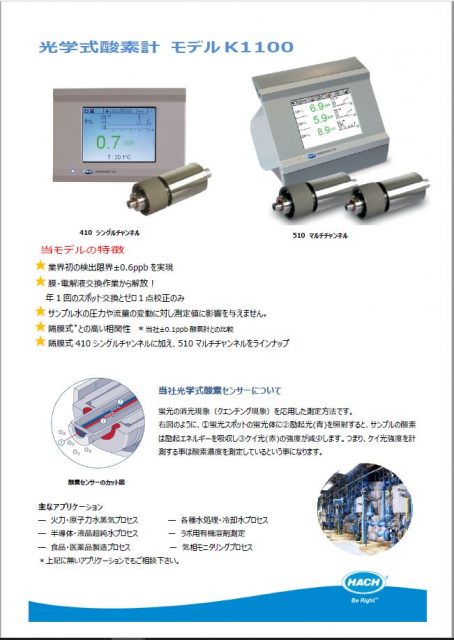

• Orbisphere K1100 酸素センサー
• Orbisphere M1100 酸素センサー
• Orbisphere 314xx 二酸化炭素センサー
• Orbisphere C1100 オゾンセンサー

Orbishere410とM1100

例:Orbishere410とM1100[飲料用 光学式DOセンサー]

カラータッチパネルの直感的な操作性

見やすく扱いやすいカラータッチパネルを採用しています。日本語で直感的な操作性は、測定作業を容易にします。
また、メイン測定ウィンドウにリアルタイムプロセス測定値の表示、測定トレンドをグラフ化表示するほか、アラームリミット、温度、イベント発生を連続的に表示します。

Orbisphere410のグラフ表示

例:Orbisphere410 グラフ表示



メンテナンスと校正用 内部診断とリマインダー機能

高い性能を維持しメンテナンス性を高めるための、診断機能を装備しています。また、センサーのサービス時期を知らせる機能で最適な予防・保守計画を保証します。

最大1,000件のデータ保存が可能

最大1,000件の測定値、直近1,000件の操作履歴、直近50件の校正履歴のデータ保存が可能です。

※関連コンテンツ:「溶存酸素(Dissolved Oxygen)とは?」

仕様

パラメータ
酸素、オゾン、CO2
アプリケーション
食品・飲料、発電、エレクトロニクス、ライフサイエンス、化学、水処理 など
モデル
410
動作温度
-20 ~ +50℃
筐体
●壁掛け型
【寸法】W 250 × H 237 × D 160(mm)【重量】4.25 kg
【保護構造】IP65、NEMA 4X(ステンレス)
●パネル取付型
【寸法】W 220(214)× H 156(123)× D 250(mm)【重量】3.35 kg
【保護構造】IP65(アルミニウム)
データ保存
保存容量1,000件、操作履歴1,000件、校正履歴50件(メモリフルで保存終了 または、上書き保存)
